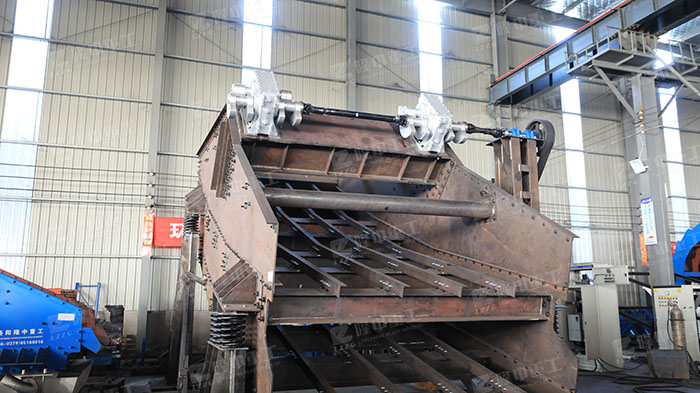

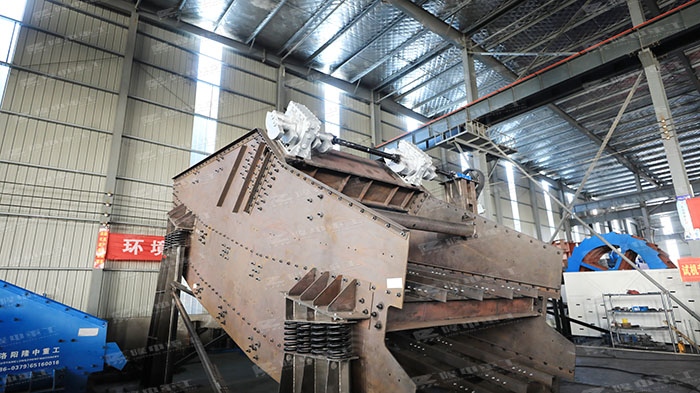

香蕉篩

香蕉篩

   產品簡介

  香蕉振動篩是以外形來定義的,簡稱香蕉篩,具有箱式振動器和多段不同傾角篩面的直線振動篩,篩箱的形狀與香蕉相似。JR型香蕉篩適用于煤炭或類似比重的礦物干式、干濕式篩分;煤炭脫介、脫泥等作業。

  該系列根據篩機不同用途及處理量大小,采用不同的篩分面積、篩縫尺寸、篩面分段數量以及篩面傾角,分單層和雙層產品,工作面積5.7m2~30.2m2,共20種主要規格型號,可基本滿足各種類型礦井和選煤廠生產需要。

  香蕉振動篩是由電動機和激振器作為振動源,激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成,激振器安裝在篩箱側板上,并由電動機通過三角皮帶或軟連接與其相連,電動機帶動偏心軸旋轉,產生離心慣性力,迫使篩箱振動。香蕉篩篩箱運動軌跡為橢圓,同時篩面有較大的傾角(20°),物料從入料端落入篩網后在振動力的作用下迅速前進、松散透篩,完成篩分作業。


  香蕉篩結構和技術特點

  1、應用等厚篩分原理,針對不同的物料特性,采用不同的振動參數、分段數量及篩面傾角,篩面傾角過度平緩,篩面分段數量4~7段,能夠保證最佳的篩分工藝效果。同時平緩的傾角過度和較多的分段數量有利于篩面壽命提高。

  2、振動器:采用世界先進水平的JR型箱式振動器(詳見JR振動器介紹),飛濺潤滑、箱體內置潤滑油道,保證軸承充分潤滑,齒輪為高精度斜齒輪,軸承為振動設備專用軸承,放油螺塞帶磁性,外置式有機塑料透明油標,可很方便的觀察油位,采用特殊措施保證軸承和齒輪舒服工作,振動器噪聲低于75分貝,軸承溫度小于50度。


  3、激振器大梁采用三工字型梁結構,克服了方形梁中間受力不好的問題,內設加強筋板,剛度大,重量輕,焊后去應力處理。

  4、支撐篩面的下橫梁采用特制工字型梁,橫梁與篩面系統的連接為高強螺栓連接,避免了因焊接造成橫梁局部應力集中,橫梁壽命低的問題。同時,用戶可很方便的對篩面系統進行維護。

  5.側板外形切割及鉆孔由高精度數控車床完成,確保外形及鉆孔的精度,側板上無焊縫,避免側板產生應力集中,從而防止側板開裂。

  6.篩面固定方式有兩種,一種是兩端聚氨酯壓木中間軌座式,一種為兩端聚氨酯壓木中間壓板式,可以安裝聚氨酯篩面,也可以安裝不銹鋼篩面。用戶可根據需要選配,非常靈活。



工作原理

  香蕉振動篩在入料端有一斜坡面,先以34°開始,緊接著角度下降到大約為10°的出料端為止。篩面采用不同傾角的折線形式,從入料端到出料端物料層厚度是不變。各段篩面上物料量與流速比值穩定、料層較高,呈現均勻狀態篩分效率顯著提高,比相同有效面積篩分機的處理量提高1-2倍,對于細粒含量高,特別是物料中料度占分級粒度尺寸小于1/2的物料含量較大時,香蕉型振動篩分機具有較高的篩分效率。

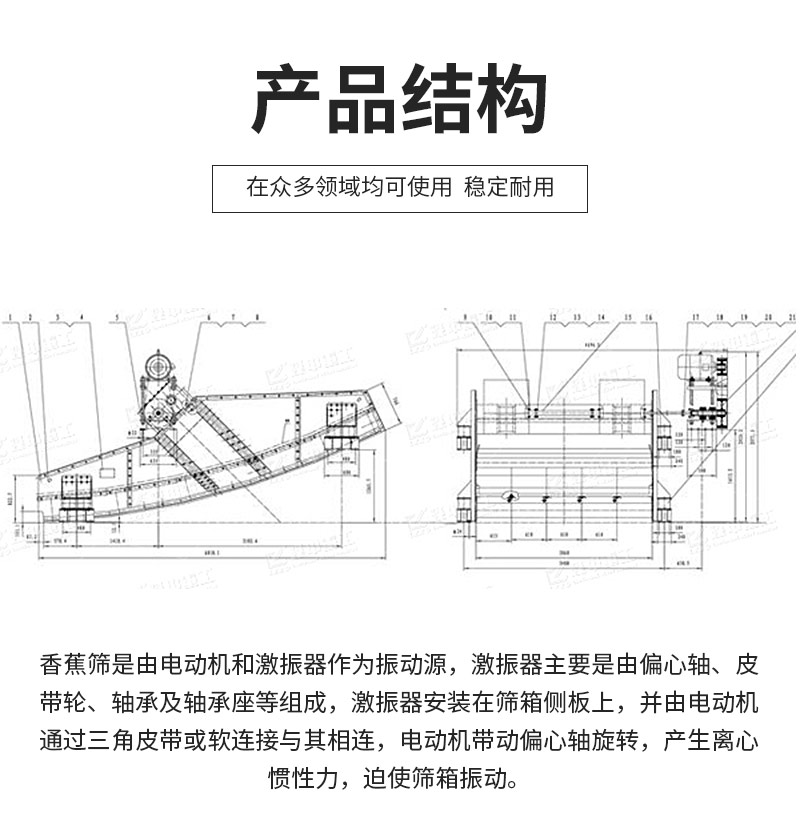

  香蕉篩主要由篩箱、篩網、激振器、減振彈簧和下座架等組成。香蕉篩是由電動機和激振器作為振動源,激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成,激振器安裝在篩箱側板上,并由電動機通過三角皮帶或軟連接與其相連,電動機帶動偏心軸旋轉,產生離心慣性力,迫使篩箱振動。

      香蕉篩參數
