貴州余慶洗沙回收零排放系統案例

發布者:隆中重工 發布日期:2018-07-11
一、項目特點:該項目為破碎、篩分、水洗、回收整條生產線,前端破碎設備非我公司產品。用戶現場依山而建,我公司技術人員到達現場后,發現用戶測繪山體圖紙坐標點位與實際

 一、項目特點:

該項目為破碎、篩分、水洗、回收整條生產線,前端破碎設備非我公司產品。用戶現場依山而建,我公司技術人員到達現場后,發現用戶測繪山體圖紙坐標點位與實際不符,實地測繪,并與專業測繪圖紙比對,確定位置,為用戶提供生產線整體布局圖紙,用戶滿意。

二、客戶需求:

物料類型:經破碎后的機制砂

1、物料進洗砂機回收一體機

1)砂180t/h

2)清水300 m3/h

三、所需設備:

1、洗砂、回收、干排設備

1)洗砂回收一體機(型號:LZ36-180)

2、尾水處理零排放設備

1)三氫凈化體(型號:S-6000

2)廂式壓濾機(型號:G2502-125)2臺

以上設備總功率為206.7kw

四、設備配置參數:

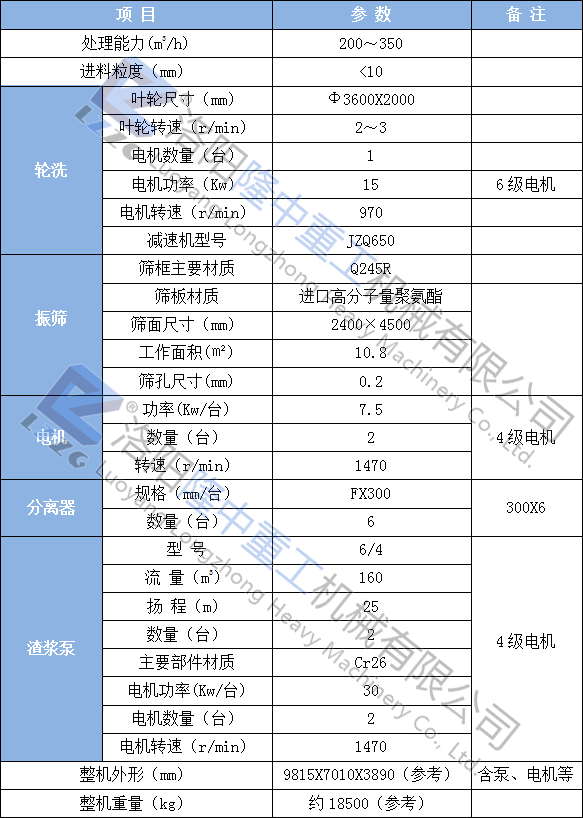

1、LZ36-180洗砂回收一體機


注:單機裝機功率90Kw

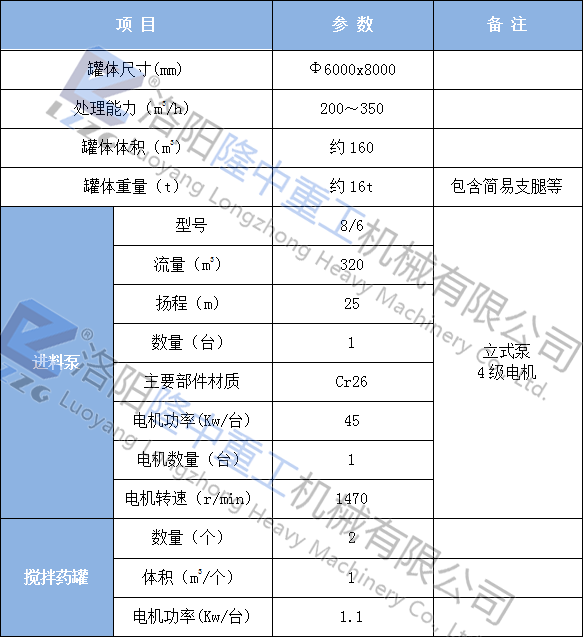

2、S-6000三氫凈化體


注:單機裝機功率47.2kw

設備包含:

1)三氫凈化體主體(罐體+簡易支腿)

2)加藥攪拌罐(2個/臺)

3)立式泵1臺

4)返沖洗管道等內部組件

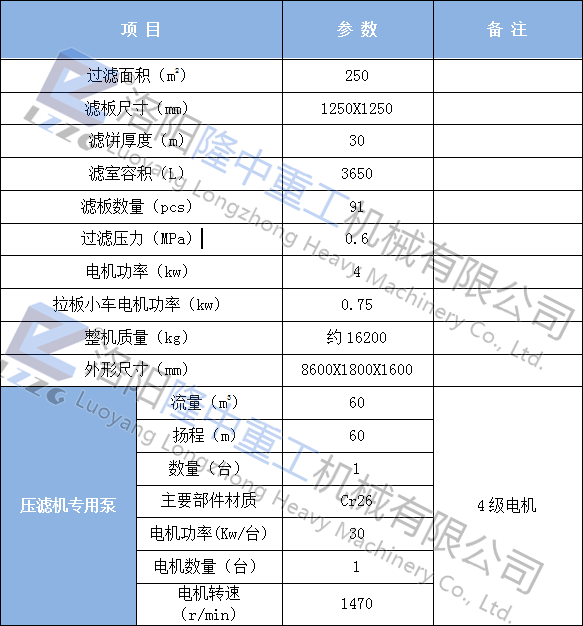

3、G2502-125箱式壓濾機


注:單機裝機功率34.75kw

該設備包含:

1)廂式壓濾機主機

2)壓濾機清水流槽

3)壓濾機入料返流保護管、壓力表等

4)壓濾機專用泵

五、實施方案:

本方案對物料進行清洗回收,及尾水凈化處理,實施方案如下:

D一步:利用洗砂回收一體機,實現物料的洗凈與回收。

第二步:利用三氫凈化體,實現上述洗砂回收一體機作業后的尾水凈化、泥水分離。

第三步:利用廂式壓濾機,將三氫凈化體濃密后的污泥壓成泥餅,實現干堆。

本方案處理水量250m3/h。

六、工藝流程:

物料進入洗砂回收一體機(LZ36-180)葉輪水箱,經洗砂回收一體機處理后的物料顆粒由出料口排出,經由皮帶機運送到料堆,旋流器溢流尾水自流進入污水中轉水池,污水中轉水池中的廢水由立式泵抽取進入三氫凈化體。

經三氫凈化體濃密后的泥漿自流進入泥漿中轉池,再由壓濾機專用泵抽取,打入廂式壓濾機,經壓濾機壓濾成泥餅排出。同時三氫凈化體溢流清水,與壓濾機壓濾出的清水回流到清水中轉池,從而實現細砂回收增效、固廢干排處理及水資源的回收再利用。

七、實現的功能及預期達到的目標

1、實現的功能

1)泥砂分離-物料中固體顆粒的回收與脫水。

2)泥水分離-前期作業產生的尾水凈化。

3)固廢干排-尾水中固體廢棄物的干排、干堆處理。

2、預期達到的目標

1)實現物料中固體顆粒回收脫水:-200目以上固體顆粒回收率達80~90%,脫水后物料含水率達到16~20%。成品砂含泥量小于等于3%,符合商混用砂標準。

2)實現尾水的凈化回用:凈化后的尾水懸浮物(SS)低于300mg/L(特殊物料除外),高于GB8978《污水綜合排放標準》中有關礦山行業尾水排放的三J排放相關標準。清水回用率大于90%,符合關于工業采礦、選礦等有關水資源重復利用標準。



3)實現固體廢棄物的干堆干排:壓濾過的泥餅含水率小于60~75%,達到關于固體廢棄物干堆干排或混合填埋含水率標準。

地形圖:
